采用兩個愛普生晶振的無線超聲波氣體檢漏儀

來源：壹兆電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-12-17 13:47:00【大中小】

分享到：

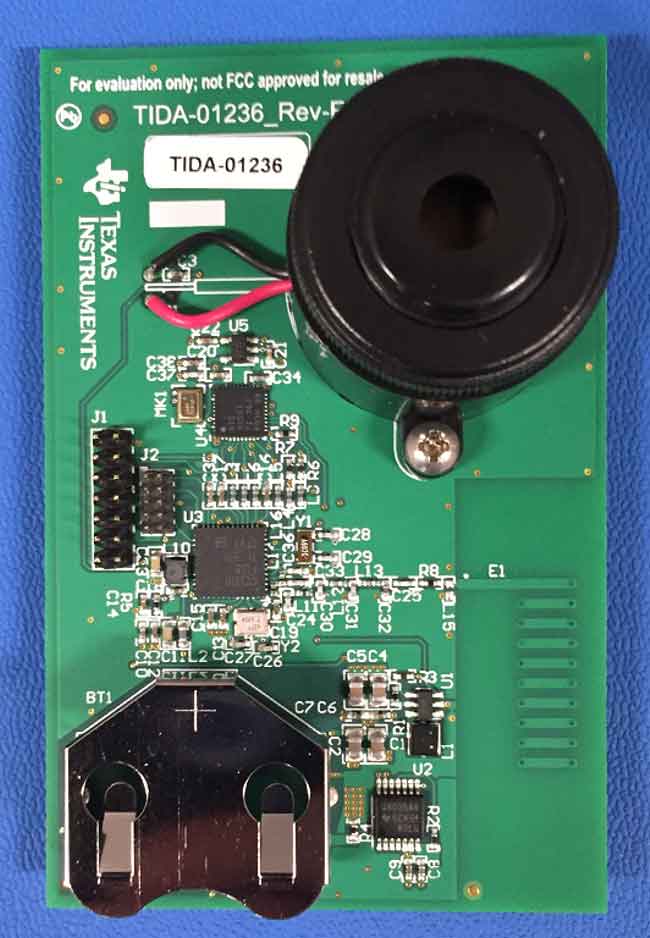

德州儀器參考設計TIDA-01236是一款熱銷的傳感器系統，用于延長無線超聲波氣體檢漏儀中紐扣電池的運行時間。該設計采用了TPS73118 LDO，1個紐扣電池，1個AIC3256編解碼器，1個數字超聲麥克風，1個CC1310無線MCU，1個CSD13201W10 MOSFET，1個bq35100 Li-Primary電池電量計量器件，1個TPS61070升壓轉換器，1個警報器，以及兩款愛普生晶振器件。

該參考系統中，CC1310是經濟高效型、超低功耗無線MCU中低于1GHz系列的首款器件。CC1310器件在支持多個物理層和RF標準的平臺中將靈活的超低功耗RF收發器和強大的48MHz Cortex-M3微控制器相結合，不會以犧牲RF性能為代價來實現低功耗；CC1310器件具有出色的靈敏度和穩定性（可選擇性和阻斷）性能。
該參考設計BOM清單中，兩款石英晶振均采用SMD包裝貼片晶振，分別為：
（1）零件序號No.43，編號FC-135 32.7680KA-A3，晶振廠家愛普生。該晶振標稱頻率32.768KHz，負載電容12.5pF，尺寸大小3.2x1.5mm，采用2接腳SMD封裝。
（2）零件序號No.44，編號TSX-3225 24.0000MF20G-AC3，晶振廠家愛普生，標稱頻率24MHz，負載電容9pF，尺寸大小2.65x3.35mm，高度0.6mm，采用4接腳SMD包裝。

該參考設計是一款低功耗無線傳感器系統，可以通過分析特定信號的超聲波頻譜檢測氣體泄漏情況。此系統由單節以鋰為主要成分的紐扣電池供電，可與基站進行無線通信，無線路要求，實現了輕松安裝。此設計包含超低功耗電量監測，可精確預測電池健康狀況，并可進行壽命末期預先通知，以便安排電池更換。主要特點包括：

. 精確的鋰電池電量監測可延長電池壽命并預知維護情況；
. 使用多個電源域，優化系統電流消耗；
. 系統診斷功能可在開發期間進行精確電源評估；
. 如果按每 30 秒感應一次計算，紐扣電池可使用三年；
. 泄漏檢測不受氣體種類影響；要觸發傳感器，無需氣體達到特定濃度。
包括兩個石英晶振和警報蜂鳴器在內，該參考設計的PCB尺寸57.15×87.63×28.45mm。經過測試，最大泄露距離、氣體壓力均達到設計目標。
