愛普生晶振,SPXO晶振,SG-210SCH晶振,X1G0039310001晶振
頻率：80-170MHZ

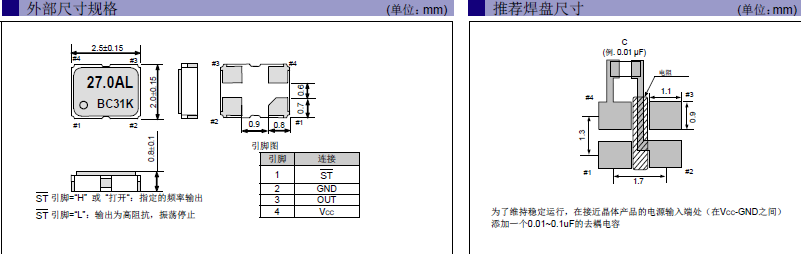

尺寸：2.5*2.0mm
愛普生晶振,SPXO晶振,SG-210SCH晶振,X1G0039310001晶振,石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能
石英晶振多層、多金屬的濺射鍍膜技術：2520晶振是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
80-170MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.8-3.3 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-40℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://ellentracy.cn |
|
H: -40℃ to +105℃ |
|||
|
|
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
Product Number
|
Model
|
Frequency
|
LxWxH
|
Output Wave
|
Ope Temperature
|
Freq. Tol.
|
I [Max]
|
25°C Aging
|
Aging2
|
Symmetry
|
| X1G0039310001 | SG-210SCH | 100.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0039310004 | SG-210SCH | 125.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0039310009 | SG-210SCH | 100.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -20 to 70 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0039310011 | SG-210SCH | 125.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -20 to 70 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0039310013 | SG-210SCH | 150.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 11.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0039310014 | SG-210SCH | 156.250000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 11.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0039310018 | SG-210SCH | 106.250000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |
| X1G0039310024 | SG-210SCH | 150.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -20 to 70 °C | +/-50 ppm | ≤ 11.0 mA | +/-5ppm | 45 to 55 % |

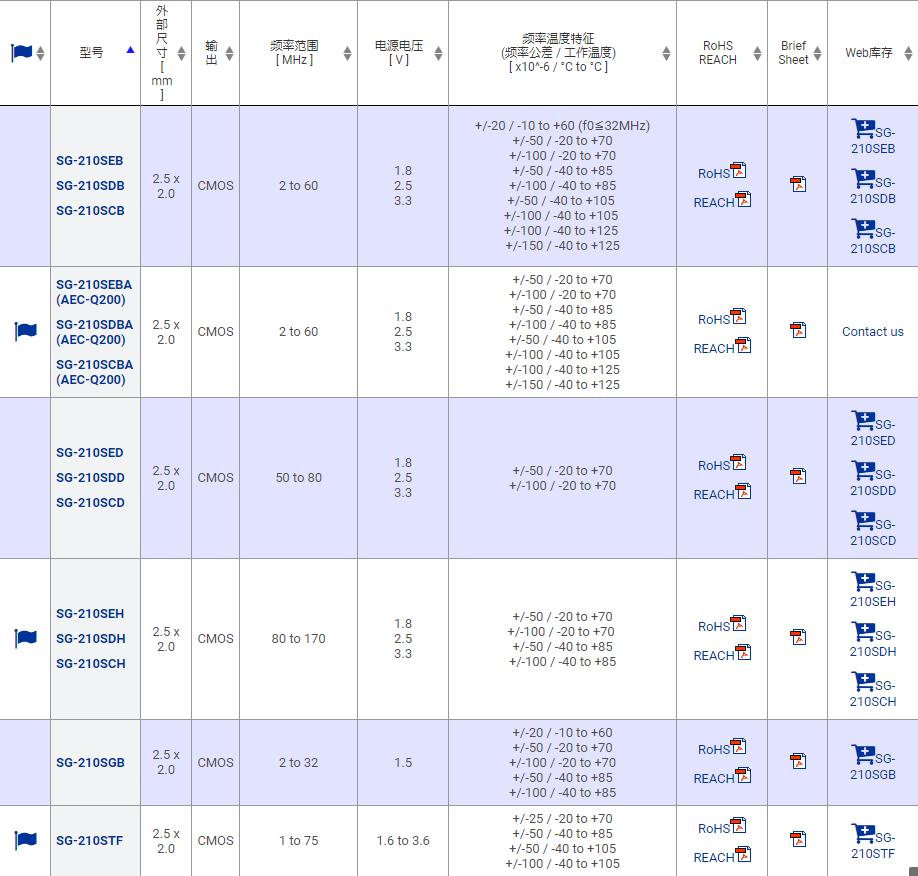

愛普生有源晶體振蕩器產品列表:
晶振在使用過程中需要注意哪些事項，晶振產品在使用過程中產生不良都有那些原因照成的，如果石英晶振產生了不良我們又該怎么處理，怎么去預防在以后的生產過程中確保品質不在出問題。
大家都知道晶振其實分為很多的類別，比如陶瓷諧振器，以及石英晶體諧振器，石英晶體振蕩器，那么石英晶體振蕩器又稱呼為有源晶振，何為有源晶振？
有源的意思就是帶有電壓功能，是只產品在使用過程中首先需要通過電壓起振，一般有源晶振的電壓在3.3V-5V之間。其實有源晶振在細分的情況下又能分成壓控振蕩器（VCXO）以及溫補晶振(TCXO)這兩者又可以合并為壓控溫補晶振（VC-TCXO），壓控晶振的原理簡單的說就是產品在工作過程中有一個電壓穩定控制功能，當石英晶振在使用過程中遇到電壓變大或者變小的情況下，產品可以在自帶電壓功能的情況下把電壓控制在可接受范圍，以及控制振蕩器的PPM精度，不超出在需要的頻率內，使其能夠穩定的給CPU提供精準信號，這就是壓控振蕩器的主要特點。
愛普生晶振,SPXO晶振,SG-210SCH晶振,X1G0039310001晶振
愛普生晶振制作所基于高尚的企業道德，遵循其經營理念，以繼續成為受社會信賴的公司為目標，承諾遵守法律和法規，CMOS驅動2520晶振實施高度透明的管理、尊重人權、維護健康與安全、為社會發展和環境保護做出貢獻。
2009年度，根據環境管理體系中的規定，愛普生晶振制作在其日本國內的所有事業所和海外的所有生產基地中，有源SMD晶振建立了綠色經營活動的框架，通過共享與綠色經營有關的信息，致力于開展有效的和實際效果大的環?；顒?，并強化企業的管治能力。
