KDS晶振,壓控溫補晶振,DSA535SC晶振,1XTQ12800UBA晶振

頻率:10-30MHZ

尺寸:5.0*3.2mm

5032mm體積的有源石英晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息

1

KDS晶振,壓控溫補晶振,DSA535SC晶振,1XTQ12800UBA晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

超小型、超低頻石英晶振晶片的邊緣處理技術:是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為四腳有源晶振行業的技術難題之一。具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理

2

項目

符號

規格說明

條件

輸出頻率范圍

f0

10-30MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

2.6-3.3V

聯系我們以了解更多相關信息

儲存溫度

T_stg

-40 to +85

裸存

工作溫度

T_use

G: -10 to +70

請聯系我們查看更多資料http://ellentracy.cn

H: -30 to +85


頻率穩定度

f_tol

J: ±2.5× 10-6



L: ±1.0× 10-6


功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

15pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

3

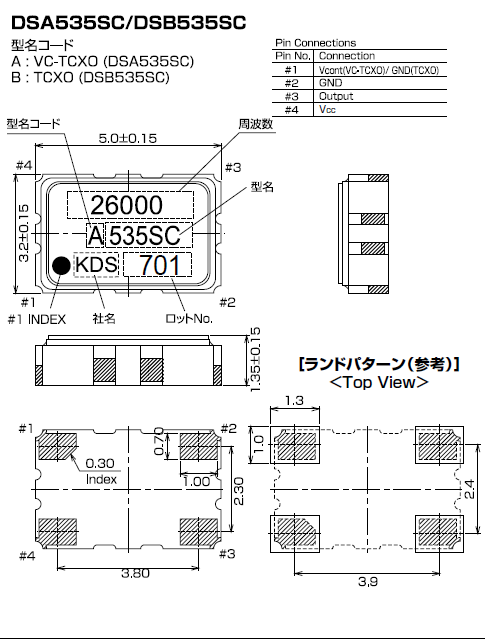

DSA535SC (VC-TCXO)

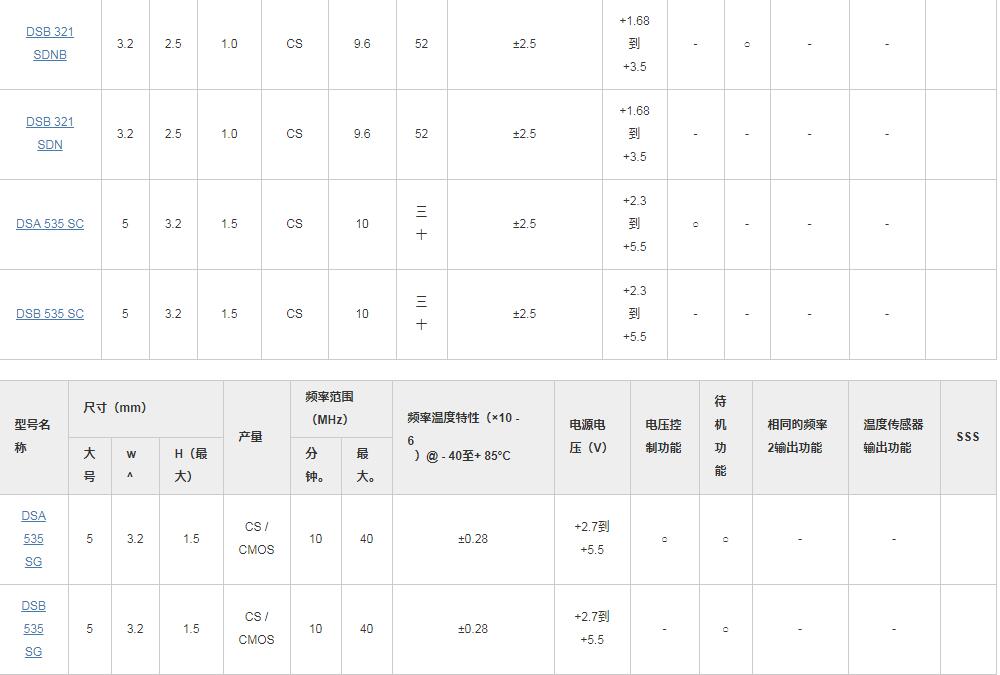

KDS有源晶振產品列表:

DSA535SC DSA535G

4

1.DIP 產品

已變形的石英晶振引腳不能插入板孔中。請勿施加過大壓力,以免引腳變形。

2.SOJ 產品和SOP 產品

請勿施加過大壓力,以免石英晶振引腳變形。已變形的DIP晶振引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。

3.超聲波清洗

(1)使用AT-切割晶體和表面濾波器(SAW)/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。

(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。

(3)請勿清洗開啟式晶振產品

(4)對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。

(5)焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

KDS晶振,壓控溫補晶振,DSA535SC晶振,1XTQ12800UBA晶振

5

致力于環境保護,包括預防污染。在石英晶振晶體產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務。在業務活動中,努力節約資源并節省能源,致力于減少廢棄物和再生資源的回收利用。在積極公開有關環境的信息的同時,通過支持環?;顒?,貼片型TCXO晶振廣泛地為社會作貢獻。致力于保護生物多樣性和可持續利用。切實運行環境管理系統PDmCA(Plan-Do-multiple Check-Act),努力提高環境性能,不斷改善運用系統。

KDS晶振,貼片晶振,石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中,石英晶體振蕩器努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處。

KDS晶振,壓控溫補晶振,DSA535SC晶振,1XTQ12800UBA晶振

6
TSX-5032晶振,四腳金屬貼片晶振,5032mm封裝諧振器
