用于電信定時和同步的CTS振蕩器列表

隨著科技技術的不斷發展,CTS晶振一直在努力,以智能方式設計產品,以滿足人們不斷變化的需求.美國CTS晶振標識建立在120年的堅實基礎之上,基礎將繼續建立CTS團隊作為解決問題,面臨挑戰和利用機會的公司的聲譽,所有這些都具有無人能匹敵的經驗.CTS旨在走在技術的最前沿,為世界各地的產品和服務的創造和發展提供創新的傳感,連接電信定時和同步解決方案.

通常北美同步網絡的時鐘分為四個基本"層"級別(即第1層,第2層,第3層和第4層),其中第1層時鐘是最準確的,而第4層時鐘是最少的準確,除了這四個基本水平之外,還有兩個增強的階層分類(即階層)3E和4E),跨越節點時鐘晶振的級別,位于2級和3級之間,另一級SONET最小時鐘(SMC)的級別介于3級和4級之間,所有這些水平(已在下面進一步描述)已經標準化并且它們的基本性能參數是在ANSI T1.101(遠程通信數字網絡)中定義.通常,已經建立了各種級別的性能參數確保同步可以通過網絡從最精確的時鐘傳輸?shù)街虚g時鐘,到最不精確的時鐘.

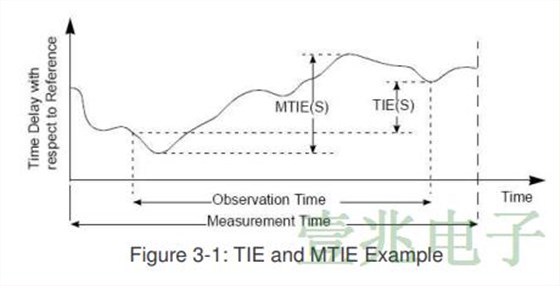

TIE定義為給定信號相對于理想定時信號的時間延遲隨a的變化特定的時間段,該時間段稱為觀察時間S,相位時間誤差相對于那些導致石英振蕩器滑移,通常表示為TIE并且可以以單位為單位來測量納秒,微秒(μs)或UI,圖3-1顯示了TIE和MTIE的示例這是觀察時間S的功能.MTIE在給定的時間窗口內找到信號時間延遲的峰峰值變化因此,它對于指定瞬態,邊界特別有用最大漂移和控制頻率偏移.

Stratum2,3E和3時鐘構成了服務提供商同步網絡的主要分布部分,這些時鐘通常成對地部署在NE(網絡元件)中(即,作為獨立的,冗余的)單元,每個單元由石英晶體振蕩器和控制振蕩器的功能組成.通常,層3E等級被定義為與先前存在的層3時鐘,它兼容具有與第3層相同的引入保持要求,但是階層3E對過濾的要求漂移和保持比第3層更加緊密,GR-436-CORE建議層3E時鐘是用于構建集成定時電源(BITS)應用的最小時鐘.在此外,建議不要在BITS以外的NE中使用3E級或更高質量的時鐘(例如,建議傳輸網元使用第3層或更低質量的時鐘).

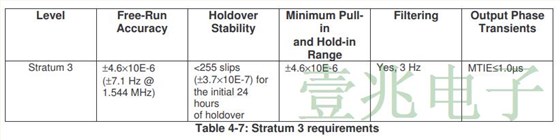

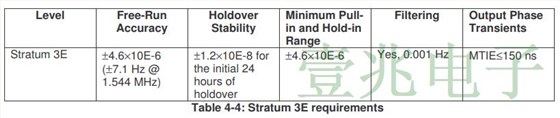

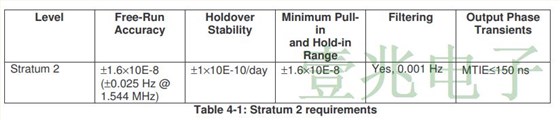

保持穩定性表示在全部丟失之后時鐘頻率隨時間的最大變化頻率參考(保持模式),在大多數情況下,此處列出的值是復合值等等詳細標準出現在引用的部分或文檔中,保持石英晶體振蕩器頻率穩定性是在保持操作模式下時鐘性能的度量,并以最大值的形式定量表達和定義分數頻率偏移和(在某些情況下)漂移.表4-1,4-4,4-7列出了復合保持穩定性適用于各種時鐘層級別的值,這些值和保持穩定性本節中包含的要求適用于保留時間為2,3或3的時鐘1模式,但已被鎖定為1級質量信號一段足以建立時鐘的時間段保持價值.

保持模式是丟失其參考并使用數據的時鐘的操作條件先前獲取(當它在正常模式下操作時)以控制其輸出信號,一般來說,存儲數據或保持模式中的時鐘使用的"保持值"是在某些情況下獲得的平均值一段時間(為了減少參考文獻中可能出現的任何短期變化的影響正常操作期間的頻率),CTS擁有廣泛的TCXO晶振系列,VCXO晶振和時鐘振蕩器,可為電信定時和電信提供服務同步應用.
