用于拓撲結構的皮爾斯門振蕩器負載計算

晶振數據表中的參數由負載電容是中心頻率的容差或校準在25°C如果振蕩器電路的設計不匹配負載電容值,那么中心頻率不會在數據表的容差限制,有趣的是,一個所謂的并聯晶體要求其有效串聯電容負載與其終端,因為晶體是無源元件,所以石英晶體振蕩器電路丟失了,是的振蕩器電路設計者或芯片的責任制造商指定晶體可能具有的最大損失確保在所有條件下可靠啟動,那么皮爾斯門振蕩器是給水晶呈現了什么?

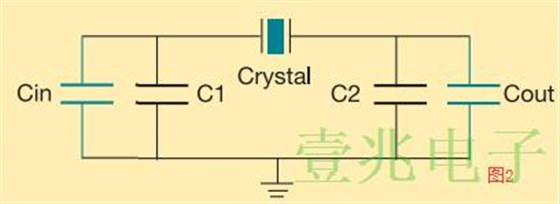

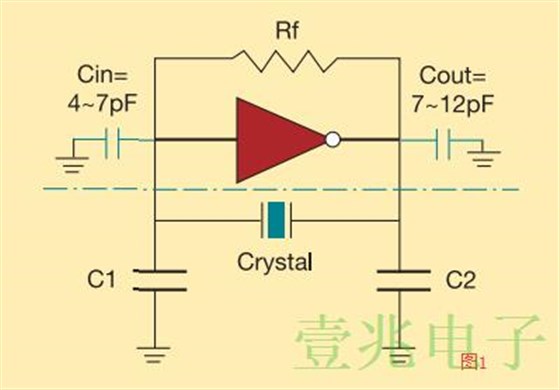

了解如何正確指定石英晶體,用于拓撲結構的晶體圖1可以是基本AT-CUT或BT-CUT,BT-CUT晶體很差與AT-CUT相比,溫度下的頻率穩定性,此拓撲使用a平行晶體而非串聯晶體,當指定平行晶體時,晶體因此,制造商想要一個負載電容,要了解負載電容,可以考慮串聯LC電路晶體諧振器是L,電容是C.聲音LC電路的頻率希望隨L和C的變化而變化,但是在晶體情況下,L是固定的(溫度不是參數).大多數晶振廠家忽視的圖2中最重要的事實是逆變器門的內部輸入和輸出電容,論文與外部(C1和C2)相比具有重要價值,如果Cin并且沒有指定Cout,那么每個的猜測值為5pF是好的開始.

可以通過改變啟動過程來優化電路C1和C2的值,所以不要丟掉你的主要寬容,計算你的振蕩器容性負載,現在你知道如何計算負載能力了電路呈現給石英晶體,你應該選擇什么負載電容?在回答之前這個問題,你需要知道晶體中心頻率的靈敏度負載電容,這被稱為修剪靈敏度S.其中Cm是晶體的運動電容,Co是晶體的并聯電容,andload是負載電容.

從修剪靈敏度中可以看出,Cload越小,越大修剪靈敏度,換句話說,如果你正在設計固定頻率時鐘,那么你選擇高的Cload值,如20pF,但是,如果您正在設計可變頻率VCXO振蕩器,選擇低Cload值搜索為14 pF,因此,C1和C2值會影響振蕩器的增益,值越低,越高收益,同樣,C2/ C1比率也會影響增益,要增加增益,請使C1小于C2.

最常見的皮爾斯門振蕩器今天使用到目前為止是穿孔門,它的受歡迎程度源于這樣一個事實數字逆變器通常是包含在微處理器中,簡單的分析就足夠了傳達皮爾斯門的關鍵點石英振蕩器操作,大多數設計師都很熟悉使用皮爾斯門振蕩器,但很少有人真正理解如何它的功能,更不用說如何了正確設計它作為一種常見的練習,大多數甚至不付錢過分關注振蕩器在他們的設計中,直到它不起作用正確的,通常已經釋放到生產,情況并非如此.
