TXC晶振,差分晶振,CB晶振

頻率:25-200MHZ

尺寸:5.0*3.2mm

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
        TXC晶振,差分晶振,CB晶振,小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

        相位噪聲和抖動是對同一種現象的兩種不同的定量方式,是對短期穩定度的真實度量。石英晶體振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能。采用鎖相環合成器產生輸出頻率的石英晶體振蕩器比采用非鎖相環技術的振蕩器一般呈現較差的相位噪聲性能。但相對的,擁有好的相位噪聲和抖動的同時振蕩器的設計復雜,體積大,頻率低,造價高。實際上相位噪聲和抖動是短期頻率穩定度的度量,所以一般越高端的晶振,即頻穩越好的晶振,這些指標也相應越好。

型號

符號

參數

輸出規格

-

LVPECL

輸出頻率范圍

fo

25-200MHz

電源電壓

VCC

+2.5V±0.125V/+3.3V±0.165V

頻率公差
(含常溫偏差)

f_tol

±50×10-6 max., ±100×10-6 max.

保存溫度范圍

T_stg

-40-+85

運行溫度范圍

T_use

-10-+70 ,-40-+85

消耗電流

ICC

20mA max.

待機時電流(#1引腳"L"

I_std

10μA max.

輸出負載

Load-R

100Ω (Output-OutputN)

波形對稱

SYM

45-55% [at outputs cross point]

0電平電壓

VOL

-

1電平電壓

VOH

-

上升時間 下降時間

tr, tf

0.4ns max. [20-80% Output-OutputN]

差分輸出電壓

VOD1, VOD2

0.247-0.454V

差分輸出誤差

VOD

50mV [VOD=VOD1VOD2]

補償電壓

VOS

1.125-1.375V

補償電壓誤差

VOS

50mV

交叉點電壓

Vcr

-

OE端子0電平輸入電壓

VIL

VCC×0.3 max.

OE端子1電平輸入電壓

VIH

VCC×0.7 min.

輸出禁用時間

tPLZ

200ns

輸出使能時間

tPZL

2ms

周期抖動(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

總抖動(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖動

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz-5MHz fo40MHz,fo offset:12kHz-20MHz]

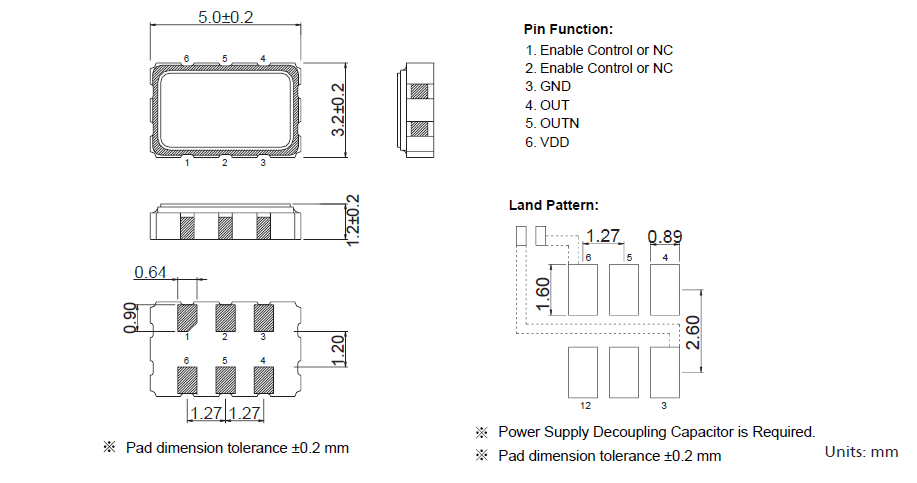

TXC_CB_5.0_3.2 LVPECL

我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法:

 調整外部電容,Cd和CG的值。

 如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL(或Cd以及C 8的值),以降低頻率到我們的目標頻率,反之亦然。

 可以采用不同負載電容(CL)的晶振試用。

 試用晶振具有較低電容若頻率比目標頻率超高很多的話。

請檢查波形幅度是否是正?;虿皇褂檬静ㄆ?,正確的電容是通過和頻率調節到目標之后。根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率(較低的外部電容,并采用低電容的晶體)的情況。

頻率輸出頻率的目標只有三分之一。

TCXO晶振具有多種振動模式,如基頻, 3次泛音,5次泛音等等。當基頻模式應用時,晶振的電阻是最低的,這意味著它是最簡單的石英晶體振蕩器。當?shù)谌{(diào)模式被應用,一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式。因此,如果頻率是只有三分之一的目標頻率時,要檢查是否放大處理電路被施加或它的設定值就足夠了,因?yàn)殡娐返沫h(huán)境適合于基本模式,而不是第三次泛音調模式。

該電路可能不振蕩,如果放大電路不施加或它的設定值是不足夠的。

TXC晶振,差分晶振,CB晶振

       TXC晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾。26M差分晶振同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。

        重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.LVPECL輸出差分振蕩器于2004年通過SONY  綠色伙伴(Green Partner)驗證.將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中。

        加強污染防治,減少現有的污染廢棄物以及在未來生產制造中所產生的污染.臺灣TXC晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、超小型SMD晶振確保工作場所安全、實施員工健康管理’一直是TXC晶體努力的方向。
