TXC晶振,有源晶振,CF晶振
頻率:25-200MHZ

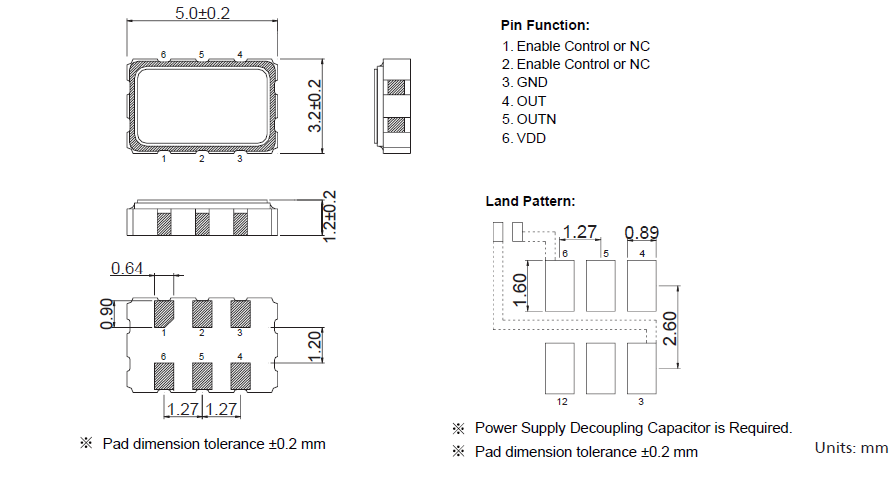

尺寸:5.0*3.2mm
與其它電子元件相似,臺產晶振石英晶體振蕩器亦采用愈來愈小型的封裝。通常,較小型的器件比較大型的表面貼裝或穿孔封裝器件更昂貴。所以,小型封裝的石英晶振往往要在性能、輸出選擇和頻率選擇之間作出折衷。我們的石英晶體振蕩器有插件晶振(DIP)、貼片晶振(SMD)封裝,插件晶振如長方形的DIP14封裝,正方形的DIP8插件晶振封裝等,貼片晶振有7050晶振、6.0*3.5mm貼片晶振,5.0*3.2mm貼片晶振,3.2*2.5mm貼片晶振,2.5*2.0mm貼片晶振等封裝。
型號 |
符號 |
參數 |
輸出規格 |
- |
LVDS |
輸出頻率范圍 |
fo |
25-200MHz |
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
保存溫度范圍 |
T_stg |
-40-+85℃ |
運行溫度范圍 |
T_use |
-10-+70℃ ,-40-+85℃ |
消耗電流 |
ICC |
20mA max. |
待機時電流(#1引腳"L") |
I_std |
10μA max. |
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
波形對稱 |
SYM |
45-55% [at outputs cross point] |
0電平電壓 |
VOL |
- |
1電平電壓 |
VOH |
- |
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=|VOD1VOD2|] |
補償電壓 |
VOS |
1.125-1.375V |
補償電壓誤差 |
⊿VOS |
50mV |
交叉點電壓 |
Vcr |
- |
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
輸出禁用時間 |
tPLZ |
200ns |
輸出使能時間 |
tPZL |
2ms |
周期抖動(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
總抖動(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
1.基頻模式與三次泛音模式應用程序如下:
(1)的基頻模式B應用。三次泛音模式的應用程序
石英晶振頻率輸出是目標頻率的三倍
這個問題的可能性相對較小。請確定的三次泛音調模式的頻率反饋是否大于基頻模式,由于放大電路的反饋大。當放大電路內置于芯片組此問題可能會發生。為了解決這個問題,請采用三次泛音模式晶振。
2.此外,放大電路,第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。
系統故障是由于超大輸出波形的幅度。
3.請參照資料2.也可以提高終端石英晶振電容解決方案,然后檢查波形幅度是否得到改善。
4.請確定使用頻譜分析儀機中斷信號的頻率。我們可以發現存在的問題是根據頻率什么。
5.如果是從電源的交流信號,請檢查電源和信號的兩個理由的狀態是否是浮動的。請改為浮動,如果它不是。
6.如果信號具有高頻率,請使用以下方法:使用晶振外殼為接地。采用水晶較小C0。
增加電路,鎘和CG的外部電容,并采用晶體具有較高的負載電容CL。
7.請檢查周圍電路和PCB布局,如果上面的方法都沒有能夠解決您的問題。如果兩者都正常,那么請你聯系IC制造商探討其芯片組設計的不明信號的反應。改變周圍電路的設計只能緩解問題,而不是完全解決它。通常。這將是最好找出來的芯片組設計問題并解決它。
TXC晶振,有源晶振,CF晶振TXC晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾。石英晶體同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。
重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.石英晶體振蕩器于2004年通過SONY 綠色伙伴(Green Partner)驗證.將持續的環境、健康和安全方面的改進、污染預防和員工的努力
納入日常運行當中。
加強污染防治,減少現有的污染廢棄物以及在未來生產制造中所產生的污染.臺灣TXC晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、5032mm差分晶振確保工作場所安全、實施員工健康管理’一直是TXC晶體努力的方向。
