MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC時鐘晶振

產品簡介

MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC時鐘晶振，瑞士Microcrystal微晶晶振，進口晶振，CC5V-T1A是一款小體積晶振尺寸4.1x1.5mm晶振，CC5V-T1A-32.768kHz-9pF-20PPM-TA-QC兩腳貼片晶振，32.768K石英晶振，無源晶振，貼片晶振，是一個低頻SMT石英晶體單元，它包含了一個音叉石英晶體諧振器。在真空下工作，在一個密封的陶瓷包裝與陶瓷蓋。具有小體積，輕薄型，耐熱及耐環境特點，杰出的密封與金錫預制件。采用密封性密封來保證，穩定性高，老化程度低?？捎糜诟鼣U(kuò)展的工作溫度范圍。高沖擊和抗振動能力。100%無鉛，符合ROHS標準。應用于測量，工業，汽車，時鐘晶振，醫療保健，醫療植入式，惡劣的環境。

產品詳情

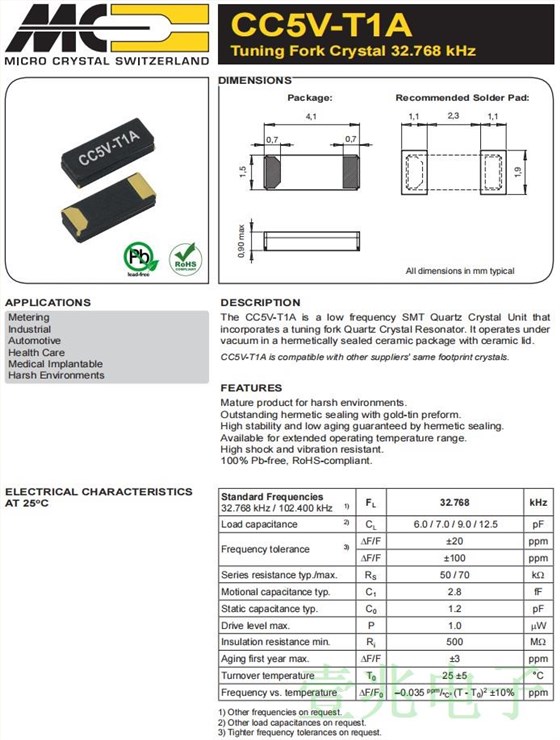

MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC時鐘晶振，參數圖

微晶晶振規格參數	CC5V-T1A晶振
頻率范圍	32.768KHZ
頻率穩定度公差	±20ppm
工作溫度范圍	–40 to + 85°C
等效串聯電阻	See ESR Table
負載電容	12.5 pF
激勵功率	1μW
老化@ + 25°C	±3 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms@ DC 100V
儲存溫度范圍	–55 to + 125°C

MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC時鐘晶振，尺寸圖

MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC時鐘晶振

石英晶體振蕩器和實時時鐘模塊:
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC時鐘晶振
熱影響
重復的溫度巨大變化可能會降低受損害的貼片晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作

MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC時鐘晶振

微晶晶振集團將確保其壓電石英晶體產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒?dòng). 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
瑞士微晶晶振將根據環境方針制定環境目標和目標,同時促進這些貼片晶振產品生產活動,并定期檢討環境管理體系的持續改進.在我們的環境政策中教育所有員工和為我們的團隊工作的人,通過教育和提高意識來提高他們的環保意識.確保公眾環境保護活動的信息公開.
微晶晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的32.768K貼片晶振產品生產合作是極其重要的.過去微晶晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.

品牌	石英晶體晶振	描述	產品類型	頻率
Micro Crystal	CC5V-T1A-32.768kHz-12.5pF-20PPM-TA-QC	晶體32.768 kHz 12.5 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz
Micro Crystal	CC5V-T1A-32.768kHz-9pF-20PPM-TA-QC	晶體32.768 kHz 9.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz
Micro Crystal	CC5V-T1A-32.768kHz-7pF-20PPM-TA-QC	晶體32.768 kHz 7.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz
Micro Crystal	CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC	晶體32.768 kHz 12.5 pF +/-20 PPM -40/+125C	Crystals	32.768 kHz
Micro Crystal	CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC	晶體32.768 kHz 7.0 pF +/-20 PPM -40/+125C	Crystals	32.768 kHz
Micro Crystal	CC5V-T1A-32.768kHz-6pF-20PPM-TA-QC	晶體32.768 kHz 6.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz
