為什么要選擇恒溫控制晶振作為AT或SC剪輯材料?

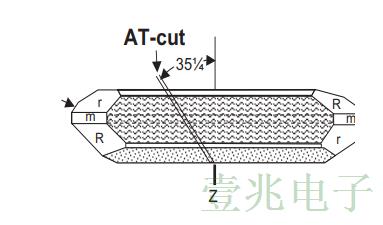

在頻率控制應用中使用不同的石英晶體切割導致不同的表現,AT切割是業內常用的切割角度,它有在較寬的溫度輸出范圍內具有非常好的穩定性能,在OCXO晶振應用中,AT切割角度由零斜率定義點或轉折點,轉折點和烤箱的斜率控制是OCXO頻率穩定性的主要變量,烤箱溫度通常設定在上部環境溫度10°C規范要求,適用于0-70°C的應用,烤箱設定在+85°C+/-5°C,轉折點角度指定為匹配烤箱溫度.

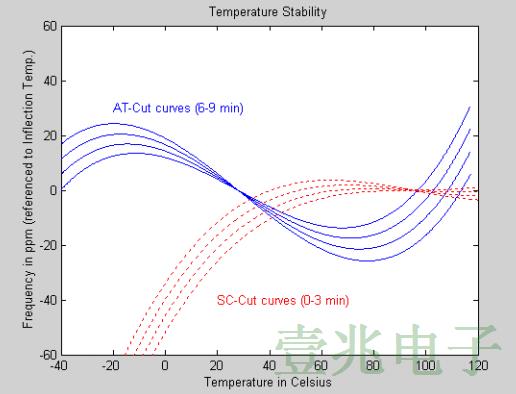

本文將討論AT削減和SC切割性能以及兩者的成本權衡削減,由于SC主要用于烤箱應用,這將是焦點,SC和AT切口具有不同的溫度穩定性曲線,為了進行比較,下圖顯示了AT和SC,可以看出,AT是寬溫度的首選切口范圍,在25°C左右對稱(拐點溫度),可以產生在-55°C至125°C范圍內具有良好穩定性的角度,SC切口的彎曲溫度為92°C,非常平坦在較熱的一端,但在冷端快速尾巴,對于OCXO晶體振蕩器應用中,晶體的工作溫度通常是在80-100°C的范圍內.

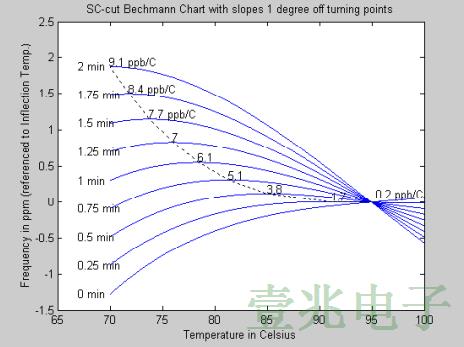

在下面的SC曲線中,注意本地化曲線的斜率與前面顯示的AT曲線相比較,坡度的5倍改善是SC減產的一個原因用于更嚴格的穩定性應用,還要注意角度越來越緊分配以實現典型烤箱范圍內的調諧點OCXO要求,SC削減了性能改進如上所述,SC削減是壓力補償,減輕壓力晶體中的效果導致以下性能改進,安裝座上的機械應力(壓縮)導致頻移更少,降低衰老,石英晶體單元中的老化始終是高穩定性的關注點設備.

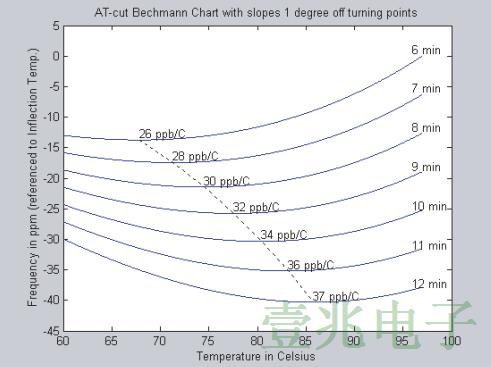

在下圖中,顯示了每條曲線的局部斜率關閉轉折點±1°C,這讓OCXO設計師可以看到如果烤箱控制低于±1°C,則預期穩定性AT切割水晶的轉折點,如果烤箱可以保持更緊,然后可以實現更嚴格的穩定性,字母SC代表"壓力補償",由于石英晶體振蕩器是各向異性,在AT切割中看到的應力可以減少或通過phi方向的第二次旋轉消除,通過計算,21.3°的phi旋轉,將不會產生壓力誘發頻移.

晶圓邊緣的應力(壓縮或張力)安裝,導致晶振頻率負向移動,隨著時間的推移,這種壓力會放松并導致頻率正向移動,SC切割可以最大限度地減少頻率偏移,從而實現更好的老AT削減,較高的驅動水平會加熱石英并導致石英中的壓力,SC允許較低的頻率偏移在更改驅動器級別時,石英中的摩擦損失轉化為熱量,局部熱量(在電極區域下)設置熱梯度和應力石英,更多的驅動器等于更多的熱量,這種壓力導致了變化的頻率,SC切割顯示較低的頻移到驅動器級別的更改.

對于SC削減,規格緊湊為ppb的十分之一/G可以滿足,AT減少了10倍,可以看到這些數字一個"G",但如果在10G到1000G時出現振動或震動,頻移應該乘以該數量,烤箱的變化會導致小的瞬變熱應力,降低恒溫晶振短期穩定性,在OCXO烤箱中,烤箱溫度控制保持緊密盡可能,如果外界溫度變化,烤箱會對此作出反應彌補這一變化,這些變化很快發生通常非常小,但產生溫度瞬變和石英中的熱應力,壓力會影響頻率漂移,SC切割對此瞬態的反應較小,從而導致短期更好穩定性.
