新型小封裝的有源晶體振蕩器用于高速轉換器編碼X1G005731080116
新型小封裝的有源晶體振蕩器用于高速轉換器編碼X1G005731080116,疫情開啟了遠程辦公、遠程學習的“新常態”,數據流量加速增長。網絡基礎設施對于維持這一趨勢變得越來越重要,并且對安裝在數據中心內部/內部的光學模塊的需求很大。愛普生一直通過有源晶體振蕩器 SG2520 系列支持這一點,該系列以 2.5 x 2.0 毫米的小尺寸提供低抖動和高穩定性。
新型小封裝的有源晶體振蕩器用于高速轉換器編碼X1G005731080116,光學模塊正朝著更高的數據速率發展,例如 400G、800G 及更高。這些模塊需要更小的有源晶振SPXO來容納更大的 DSP。愛普生提供更小尺寸的 2.0 x 1.6 mm 晶體振蕩器,其性能與當前 2.5 x 2.0 mm 的晶體振蕩器相同,例如低抖動和高穩定性。有了這款新產品,愛普生使客戶的設計布局更加靈活,設備性能更佳。愛普生的這些變化符合我們以技術進步造福社會的承諾。
編碼 | 型號 | 頻率 | 尺寸 | 電源電壓 | F.Tol@25°C | Ope Temperature | Freq/Temp |

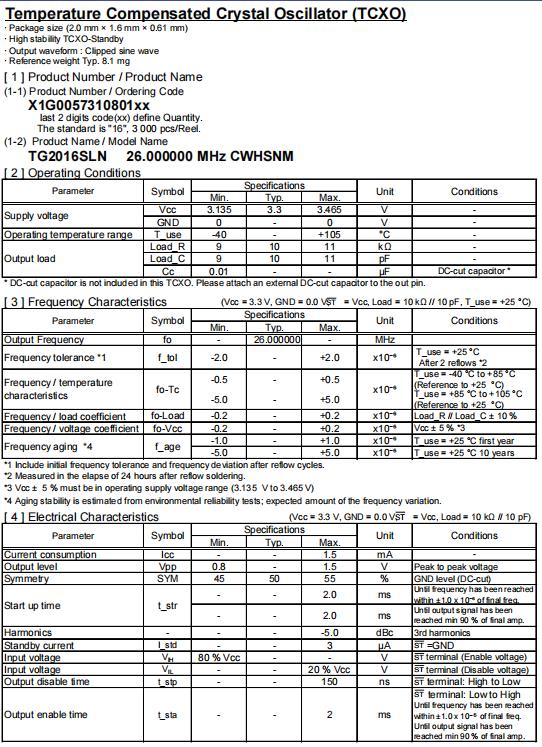

X1G005731070116 | TG2016SLN | 26.000000 MHz | 2.00 x 1.60 x 0.61 mm | 1.700 to 1.900 V | +/-2.0 ppm | -40 to +105 °C | +/-0.50 ppm |
X1G005731070216 | TG2016SLN | 38.400000 MHz | 2.00 x 1.60 x 0.61 mm | 1.700 to 1.900 V | +/-2.0 ppm | -40 to +105 °C | +/-0.50 ppm |
X1G005731080116 | TG2016SLN | 26.000000 MHz | 2.00 x 1.60 x 0.61 mm | 3.135 to 3.465 V | +/-2.0 ppm | -40 to +105 °C | +/-0.50 ppm |
X1G005731080216 | TG2016SLN | 38.400000 MHz |
小型2016晶振 |
3.135 to 3.465 V | +/-2.0 ppm | -40 to +105 °C | +/-0.50 ppm |
X1G005441001225 | TG2016SMN | 40.000000 MHz | 2.00 x 1.60 x 0.61 mm | 2.800 to 3.630 V | +/-1.5 ppm | 40 to +85 °C | +/-0.50 ppm |
X1G005441003125 | TG2016SMN | 19.200000 MHz | 2.00 x 1.60 x 0.61 mm | 2.660 to 2.940 V | +/-1.5 ppm | 40 to +85 °C | +/-0.50 ppm |
X1G005441003325 | TG2016SMN | 39.000000 MHz | 2.00 x 1.60 x 0.61 mm | 3.135 to 3.465 V | +/-1.5 ppm | 40 to +85 °C | +/-0.50 ppm |
X1G005441004725 | TG2016SMN | 19.200000 MHz | 2.00 x 1.60 x 0.61 mm | 3.135 to 3.465 V | +/-1.5 ppm | 40 to +85 °C | +/-0.50 ppm |
X1G005441006525 | TG2016SMN | 38.400000 MHz | 2.00 x 1.60 x 0.61 mm | 1.700 to 1.900 V | +/-1.5 ppm | 40 to +85 °C | +/-0.50 ppm |
X1G005441020125 | TG2016SMN | 16.368000 MHz | 2.00 x 1.60 x 0.73 mm | 1.700 to 1.900 V | +/-1.5 ppm | -40 to +85 °C | +/-0.50 ppm |
X1G005441020225 | TG2016SMN | 16.369000 MHz | 2.00 x 1.60 x 0.73 mm | 1.700 to 1.900 V | +/-1.5 ppm | -40 to +85 °C | +/-0.50 ppm |
X1G005441020325 | TG2016SMN | 19.200000 MHz | 2.00 x 1.60 x 0.73 mm | 1.700 to 1.900 V | +/-1.5 ppm | -40 to +85 °C | +/-0.50 ppm |
愛普生晶振SG2016系列:編碼X1G005731080116高穩定性、低抖動晶振,從SG2520縮小到64%(面積)、54%(體積)
結合 HFF (*1) 晶體芯片和愛普生內部 IC,SG2016 系列提供高頻率、高穩定性和低抖動。憑借這些特性,SG2016 系列最適合 800G+ 光模塊。
(*1) HFF = 高頻基波
- PAM4:SG2016EGN/VGN 最佳擬合,低抖動,低電流消耗,小尺寸
- 400ZR:SG2016EHN/VHN 最佳擬合,高穩定性 ±20 x 10 -6,低抖動,低電流消耗,小尺寸
應用
-
光模塊
(用于網絡設備、路由器、交換機等) - 數據中心
- 測試和測量設備,工廠自動化
- ADC和DAC等高速轉換器
