百利通亞陶晶振,有源晶振,FN晶振,FN2500246晶振
頻率:1-60MHZ

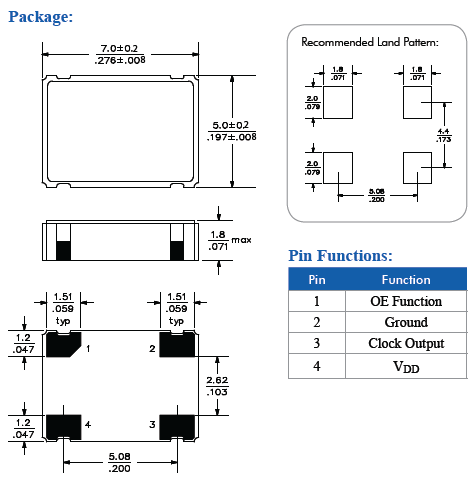

尺寸:7.0*5.0mm
貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定。
項目 |
符號 |
規格說明 |
條件 |
輸出頻率范圍 |
f0 |
1-60MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
1.08-1.32V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-40℃ to +85℃ |
裸存 |
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://ellentracy.cn |
H: -20℃ to +70℃ |
|||
|
|||
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
VIL |
20 % VCC Max. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
Manufacturer Part Number原廠代碼 | Manufacturer品牌 | Series型號 | Frequency 頻率 | Frequency Stability頻率穩定度 | Operating Temperature 工作溫度 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
FN2500149 | Diodes Incorporated | SaRonix-eCera™ FN | 25MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
FN2500149 | Diodes Incorporated | SaRonix-eCera™ FN | 25MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
FN2500149 | Diodes Incorporated | SaRonix-eCera™ FN | 25MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
FNA000088Z | Diodes Incorporated | SaRonix-eCera™ FN | 100MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
FNA000088Z | Diodes Incorporated | SaRonix-eCera™ FN | 100MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
FNA000088Z | Diodes Incorporated | SaRonix-eCera™ FN | 100MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
FNA000065 | Diodes Incorporated | SaRonix-eCera™ FN | 100MHz | ±25ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
FNA000065 | Diodes Incorporated | SaRonix-eCera™ FN | 100MHz | ±25ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
百利通亞陶晶振產品列表:
晶振在使用過程中需要注意哪些事項,晶振產品在使用過程中產生不良都有那些原因照成的,如果石英晶振產生了不良我們又該怎么處理,怎么去預防在以后的生產過程中確保品質不在出問題。
大家都知道晶振其實分為很多的類別,比如陶瓷諧振器,以及石英晶體諧振器,石英晶體振蕩器,那么石英晶體振蕩器又稱呼為有源晶振,何為有源晶振?
有源的意思就是帶有電壓功能,是只產品在使用過程中首先需要通過電壓起振,一般有源晶振的電壓在3.3V-5V之間。其實有源晶振在細分的情況下又能分成壓控振蕩器(VCXO)以及溫補晶振(TCXO)這兩者又可以合并為壓控溫補晶振(VC-TCXO),壓控晶振的原理簡單的說就是產品在工作過程中有一個電壓穩定控制功能,當石英晶振在使用過程中遇到電壓變大或者變小的情況下,產品可以在自帶電壓功能的情況下把電壓控制在可接受范圍,以及控制振蕩器的PPM精度,不超出在需要的頻率內,使其能夠穩定的給CPU提供精準信號,這就是壓控振蕩器的主要特點。
百利通亞陶晶振,貼片晶振,FN晶振
貼片石英振蕩器保持就健康安全環境問題與臨近攝取進行對話。通過在環境控制方面實施優秀的管理實踐,以保護環境和與強生公司全球運作相關的自然資源。向員工灌輸環境價值觀,在所有的產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻。
百利通亞陶晶振,貼片晶振,FN晶振
聯系人:龔成
QQ:769468702
手機:13590198504
郵箱:[email protected]
網站:http://ellentracy.cn
采購:百利通亞陶晶振,有源晶振,FN晶振,FN2500246晶振
- *聯系人:
- *手機:
- 公司名稱:
- 郵箱:
- *采購意向:
- *驗證碼:
