在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.
愛普生晶振,有源晶振,SG-211SDE晶振,X1G0036310003晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
石英晶振曲率半徑加工技術：石英晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。
|

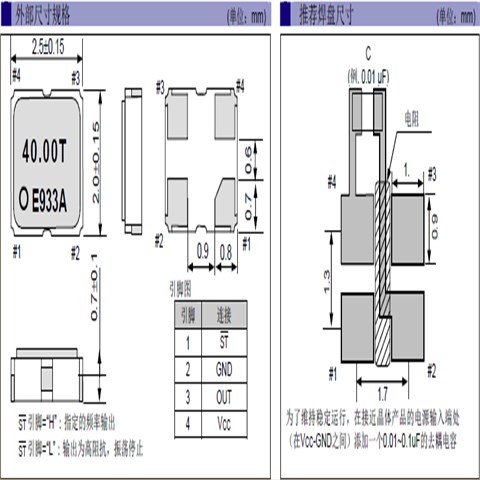

型號 |
符號 |
參數 |
|
輸出規格 |
- |
CMOS |
|
輸出頻率范圍 |
fo |
2.375~60MHZ |
|
電源電壓 |
VCC |
2.2~2.7V |
|
頻率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生有源進口MHZ振蕩器型號列表:
愛普生有源進口MHZ振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-211SCE
24.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 90 °C
+/-25 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SCE
10.000250 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SCE
10.000400 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SCE
19.660000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-20 to 70 °C
+/-15 ppm
≤ 4.0 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SDE
26.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-20 ppm
≤ 2.5 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SDE
40.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-20 ppm
≤ 3.0 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SDE
37.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-20 to 70 °C
+/-20 ppm
≤ 3.0 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SDE
54.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 5.0 mA
Included in Frequency tolerance First year
45 to 55 %
SG-211SDE
11.289600 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-20 to 70 °C
+/-20 ppm
≤ 2.5 mA
Included in Frequency tolerance First year
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0036210198
SG-211SCE
24.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 90 °C
+/-25 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036210200
SG-211SCE
10.000250 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036210201
SG-211SCE
10.000400 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036210202
SG-211SCE
19.660000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-20 to 70 °C
+/-15 ppm
≤ 4.0 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036310003
SG-211SDE
26.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-20 ppm
≤ 2.5 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036310004
SG-211SDE
40.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-20 ppm
≤ 3.0 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036310005
SG-211SDE
37.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-20 to 70 °C
+/-20 ppm
≤ 3.0 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036310006
SG-211SDE
54.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 5.0 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0036310007
SG-211SDE
11.289600 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-20 to 70 °C
+/-20 ppm
≤ 2.5 mA
Included in Frequency tolerance First year
45 to 55 %
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響2520晶振頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。愛普生晶振,有源晶振,SG-211SDE晶振,X1G0036310003晶振
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至石英有源晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
OSC晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
愛普生晶振環境影響的最小化：遵照社會的期望,改進的環境行為,我們將通過有效利用森林、能源以及其它資源,減少2520mm石英晶振形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.愛普生晶振,有源晶振,SG-211SDE晶振,X1G0036310003晶振
環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.加強環境意識教育,提高環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,2520貼片石英晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響.
我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器,低損耗晶振,石英晶振更趨于綠色,提高本公司的社會形象.
