EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工貼片石英晶體以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件.

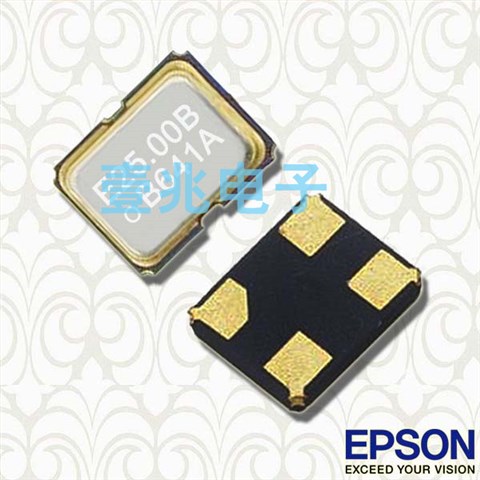

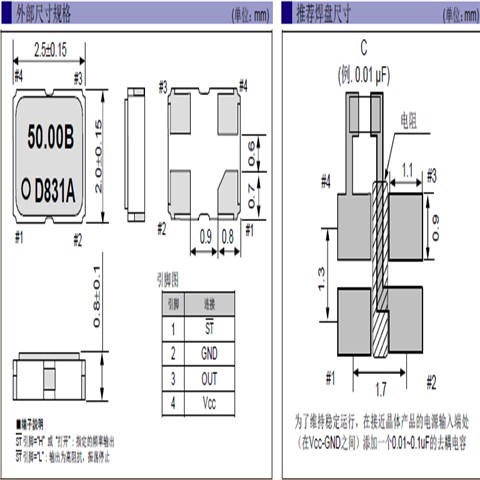

愛普生晶振,有源晶振,SG-210SED晶振,X1G0029410001晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
石英晶振真空退火技術：貼片晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。
|
型號 |
符號 |
參數 |
|
輸出規格 |
- |
CMOS |
|
輸出頻率范圍 |
fo |
50~80MHZ |
|
電源電壓 |
VCC |
1.6~2.2V |
|
頻率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生有源進口MHZ振蕩器型號列表:
愛普生有源進口MHZ振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-210SDD
62.500000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 7.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
SG-210SDD
75.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 7.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
SG-210SDD
72.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 7.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
SG-210SDD
50.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 7.0 mA
+/-3ppm
45 to 55 %
SG-210SED
75.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
SG-210SED
75.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
SG-210SED
50.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
SG-210SED
72.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0029310009
SG-210SDD
62.500000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 7.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
X1G0029310010
SG-210SDD
75.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 7.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
X1G0029310011
SG-210SDD
72.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 7.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
X1G0029310013
SG-210SDD
50.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 7.0 mA
+/-3ppm
45 to 55 %
X1G0029410001
SG-210SED
75.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
X1G0029410002
SG-210SED
75.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
X1G0029410006
SG-210SED
50.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
X1G0029410008
SG-210SED
72.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 6.0 mA
+/-3ppm
10ppm ;@?ºC,10Years
45 to 55 %
進口晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。愛普生晶振,有源晶振,SG-210SED晶振,X1G0029410001晶振
機械振動的影響:當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管進口貼片晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
晶振產品使用每種產品時,請在貼片晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器,2520四腳有源晶振,石英晶振更趨于綠色,提高本公司的社會形象.愛普生晶振,有源晶振,SG-210SED晶振,X1G0029410001晶振
愛普生晶振環境影響的最小化：遵照社會的期望,改進的環境行為,我們將通過有效利用森林、能源以及其它資源,減少小體積OCS振蕩器形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.加強環境意識教育,提高環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,四腳貼片晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響.
