精工愛普生株式會社（總經理:碓井 稔,以下簡稱為“愛普生”）在2008年正式和深圳市金洛鑫電子有限公司簽訂在中國區域深圳總代理簽訂合作協議,在同年期間蘇州愛普生水晶宣布將高端的OCS石英晶振生產重心轉移到中國蘇州愛普生工廠生產,并且成立研發中心.因?yàn)橹悄苁謾C(jī),以及GPS衛星導航的普及,有源晶振得到迅速的發展,并且從早期5X7mm的體積演變到今天2520mm體積的溫補晶振,壓控晶振,以下是有源石英晶體振蕩器部分產品型號,愛普生料號等.
愛普生晶振,有源晶振,SG-210SCBA晶振,X1G0045910026晶振,貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性壓電晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。
|

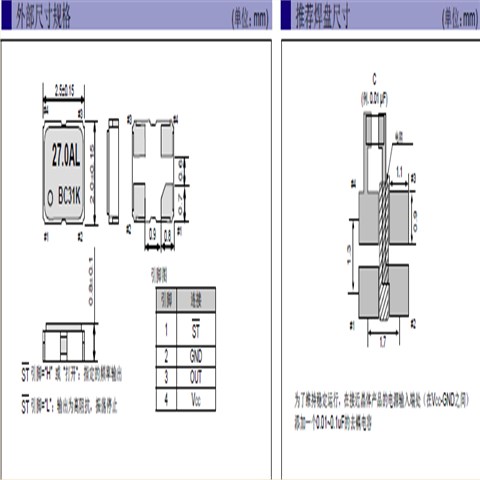

型號 |
符號 |
參數 |
|
輸出規格 |
- |
CMOS |
|
輸出頻率范圍 |
fo |
2~60MHZ |
|
電源電壓 |
VCC |
2.7~3.6V |
|
頻率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生有源進口MHZ振蕩器信號列表:
愛普生有源進口MHZ振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG7050EBN
156.253906 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 55.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG7050EBN
156.250000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 55.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG7050EBN
125.000000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 55.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG7050EBN
100.000000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 55.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG-210SCBA
12.288000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 3.0 mA
+/-3ppm
45 to 55 %
SG-210SCBA
27.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 4.0 mA
+/-3ppm
40 to 60 %
SG-210SCBA
49.090000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 4.0 mA
+/-3ppm
40 to 60 %
SG-210SCBA
40.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 4.0 mA
+/-3ppm
40 to 60 %
|
Model | Frequency | LxWxH |
|
|
|
I [Max] | 25°C Aging | Aging2 | Symmetry | ||||||||||||||||||||||||||||||||||||||||
| X1G0045110012 | SG7050EBN | 156.253906 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 55.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0045110601 | SG7050EBN | 156.250000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 55.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0045110602 | SG7050EBN | 125.000000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 55.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0045110603 | SG7050EBN | 100.000000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 55.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0045910026 | SG-210SCBA | 12.288000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 3.0 mA | +/-3ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G004591A001 | SG-210SCBA | 27.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 105 °C | +/-50 ppm | ≤ 4.0 mA | +/-3ppm | 40 to 60 % | |||||||||||||||||||||||||||||||||||||||||
| X1G004591A002 | SG-210SCBA | 49.090000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 105 °C | +/-50 ppm | ≤ 4.0 mA | +/-3ppm | 40 to 60 % | |||||||||||||||||||||||||||||||||||||||||
| X1G004591A003 | SG-210SCBA | 40.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 125 °C | +/-100 ppm | ≤ 4.0 mA | +/-3ppm | 40 to 60 % |
機械振動的影響:當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管進口貼片晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。愛普生晶振,有源晶振,SG-210SCBA晶振,X1G0045910026晶振
晶振產品使用每種產品時,請?jiān)?/span>貼片晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
進口晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
愛普生晶振環境影響的最小化：遵照社會的期望,改進CMOS驅動2520晶振的環境行為,我們將通過有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.愛普生晶振,有源晶振,SG-210SCBA晶振,X1G0045910026晶振
環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.加強環境意識教育,提高進口OSC晶體振蕩器環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響.
我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器,四腳貼片晶振,石英晶振更趨于綠色,提高本公司的社會形象.
