NDK最新更新:KHZ頻段車載安全類高溫石英晶體NZ2016SEB
NDK最新更新:KHZ頻段車載安全類高溫石英晶體NZ2016SEB.
這款NZ2016SEB與MHZ系列的NZ2016SHA都是于1月14日同一時間更新的,都是可應用于車載安全類產品的石英晶體,只是兩者的頻段有所不同;NZ2016SEB因為是32.768K系列產品,所以它的主要應用領域是在時計模塊上,主要作用就是發送時鐘定位信號,幫助系統實現定位.
當然,同為KHZ系列晶振,都是時鐘定位的功能特性,性能也有好有壞,時鐘定位精度也不盡相同;而像車載電子產品上,由于工作環境的原因,要求是需要高工作溫度的石英晶體或者振蕩器,而NZ2016SEB這款的工作溫度就可以達到-40-125℃,是可以用于車載電子產品的.

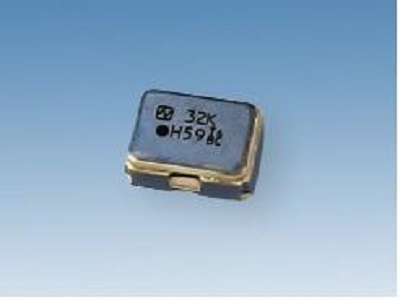

NZ2016SEB適合于安全類車載用途的高品質,高信賴性設計,工作溫度可達-40-125℃,尺寸為2016,厚度為0.7mm,重量低至0.01克,是一款超小型,輕量型的產品,起振時間小于音叉型晶體諧振器(音叉型諧振器即是插件類的32.768K晶振).
其實就目前的市場來看,不管是是在哪一方面,2016這種封裝的石英晶振相對來說還是比較少的,除非有特殊的需求;一來是因為市場需求還沒達到這樣的程度,不管是在什么樣的應用場景下,大部分用戶都會選用3225封裝的貼片晶振;二來是因為2016的成本會高些,在非必要的情況下用戶自然會優先選擇價格更低的.
NZ2016SEB規格參數如下:
|
型名 |
NZ2016SEB |
||||
|
輸出規格 |
CMOS |
||||
|
額定頻率 (kHz) |
32.768 |
||||
|
尺寸大小 (L×W×H : mm) |
2.0 × 1.6 × 0.7 |
||||
|
綜合頻率允許偏差 |
Max. ±100×10-6 |
Max. ±50×10-6 |
Max. ±30×10-6 |
||
|
工作溫度范圍 (°C) |
-40 to +125 |
-40 to +105 |
-40 to +85 |
||
|
儲存溫度范圍 (°C) |
-55 to +125 |
||||
|
電源電壓 [VCC] (V) |
+1.8 to +3.3 |
||||
|
消費電流 |
工作時 (μA) |
+25°C, No-load |
32 (Typ. 18) |
||
|
斷開時 (μA) |
+25°C |
5 |
|||
|
VOL Max. / VOH Min. (V) |
0.1 VCC / 0.9 VCC |
||||
|
Tr Max. / Tf Max. (ns) |
50 / 50 (at 0.1VCC to 0.9VCC) |
||||
|
波形對稱 Min. to Max. (%) |
45 to 55 (at 0.5VCC) |
||||
|
負載電容 (CL) Max. (pF) |
15 |
||||
|
起振時間 Max. (ms) |
20 (Vcc : +2.5V ~ +3.3V), 30 (VCC : +1.8V) |
||||
|
老化率 Max. |
±5×10-6 (+25°C, 第一年) |
||||
|
停振功能 |
可支持（三態） |
||||
可見,這款NZ2016SEB還是一款采用CMOS輸出的石英晶體振蕩器,采用這種輸出邏輯振蕩器能夠具備很好的抖動性能和低功耗性能,其實從外觀來看,NZ2016SEB和NZ2016SHA似乎是同樣的一款產品,僅僅只是印字上有所差別,只是KHZ頻段的是專用于計時模塊的.
NDK最新更新:KHZ頻段車載安全類高溫石英晶體NZ2016SEB.
