時鐘晶振的平穩測試反映居然有這些

時鐘晶體振蕩器展示的抖動和時序,參數和功能衡量長期,短期,間隔測量為其提供環境的穩定性,這些功能中的每一個都是繪制為時間的函數,而時間的間隔表達了振蕩器的穩定性測量,也可以理解為振蕩器的相位正在漂移,時間間隔錯誤導致測量相位誤差輸入信號,石英晶體振蕩器頻率或時間段更適合測量哪里有頻率變化超過測量間隔.

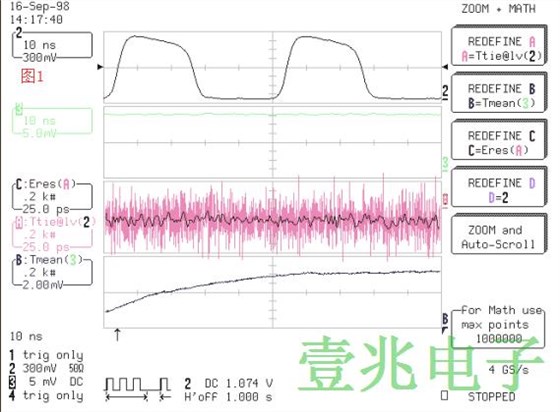

環境穩定性反映溫度,振動的影響,電源變化,和其他環境因素在貼片晶振的輸出頻率上或階段,圖1是一個時鐘穩定性的例子來自a的熱身期間的振蕩器冷啟動,實際的振蕩器輸出顯示在跟蹤2中下部跡線(跡線B)是趨勢平均內部溫度(1mV=1°C),它表明了這一點在啟動期間內部溫度增加約8°C在2000秒的時間內,那段時間平均振蕩器期間的變化是大約±25ps.這是讀入跟蹤C(jī)包含平滑測量時間間隔誤差的趨勢等級.

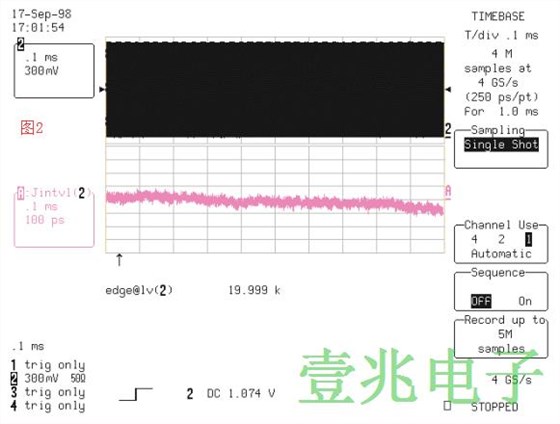

時間間隔級別錯誤衡量時間有源晶振的差異從理想的測量時期期,追蹤A,領帶的趨勢@lv,被覆蓋在平滑的上面跟蹤,它顯示峰值到峰值差異略大于±100ps,溫度變化對這個振蕩器影響不大,長期穩定性,如圖所示圖2,涉及逐漸漂移在振蕩器定時,長期穩定性一般包括振蕩器老化但不包括環境誘導漂移,老化,在晶體振蕩器中引起的由各種機電機制,長期穩定通常以每個部分表示百萬或ppm.

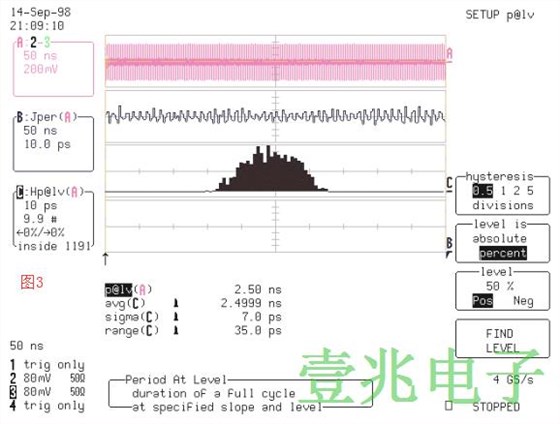

測量觀察時間越長時間越大峰峰值抖動幅度,圖3顯示了典型的抖動測量400MHz(SAW)表面聲波振蕩器,平均值或平均值周期為2.4999ns,有效值抖動(sigma)為7ps,峰值峰值抖動(范圍)為35ps,請注意制造商這個時鐘晶振指定峰值測量的峰值抖動持續1000個周期,最大的缺點是這種指定短的方法術語穩定性是它依賴的測量間隔.

許多制造商最小化觀察時間的依賴性通過指定Quartzcrystal短路根據艾倫的術語穩定性方差,艾倫方差使用頻率差相鄰頻率之間測量,通常用一個頻率計數器,來計算振蕩器輸出的方差頻率,典型的相位噪聲規格在-10時為-100dbC距載波的kHz偏移,可以使用測量相位噪聲窄帶FFT頻譜分析儀(12-16位幅度決議)或?qū)Ｓ秒A段噪聲測量系統,測量結合衡量和關聯的能力其他參數的影響如溫度或供應電壓是評估的理想選擇環境穩定.

短期穩定性是一種功能石英振蕩器內的噪聲信號并代表一個階段調制振蕩器輸出,短期穩定性可以在時序中指定為抖動,時間間隔誤差的趨勢顯示頻段峰值到峰值的變化,短期穩定也可以在頻域中指定作為相位噪聲,相位噪聲表征的形狀振蕩器的頻譜信號,所以對于晶振的頻率穩定性在設備中是至關重要的,這代表著產品工作是否得到正常的運轉模式.
