貼片晶振取向

返回列表 來源:壹兆電子 查看手機網址
掃一掃!貼片晶振取向掃一掃!
瀏覽:- 發布日期:2019-03-13 13:45:20【
分享到:

石英晶振的演變是在1880,柯里兄弟在實驗中證明了壓電現象的存在,實驗是用從各種晶體中切割出的四邊形板進行的.雖然他們使用四邊形板的原因沒有被記錄下來(據我所知),但人們認為這只是一個簡單的權宜之計.

術語"條形諧振器","AT條形諧振器"和"BT條形諧振器"通常用于描述薄型表面安裝晶體單元."條形"和"諧振器"這兩個詞意味著它們從根本上不同于傳統的晶單元.然而,沒有這樣的區別;術語"諧振器"同樣可以用來描述傳統的圓形石英平板晶體."諧振器"簡單地說是"一種裝置或系統,如壓電晶體或電路,能夠通過另一個系統中的振蕩而產生振蕩"(韋伯斯特新世界詞典,第三學院版,1986)."條帶"一詞確實意味著矩形形狀,但是由于許多表面貼裝貼片晶振封裝容納正方形諧振片,在本討論中,我們將使用術語"四邊形",而不是"正方形"和"矩形"

壓電諧振器可以控制振蕩器頻率的發現創造了晶體單元市場,起初主要由業余無線電操作員組成.隨著晶體控制的好處越來越受到人們的重視,商業電臺轉換了他們的設備,市場迅速擴大.晶振單元制造的最初幾年,幾乎所有的商用單元都是用四邊形板制造的,因為這種板相對容易成形.

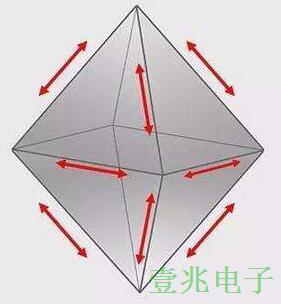

貼片晶振取向

四邊形板的使用一直延續到第二次世界大戰中期軍方采用石英晶振控制.許多軍用和商用的盤子都很大—每邊一英寸或更大.在戰爭年代,對晶體單位需求的增加使得石英成為越來越有價值的商品;對更有效利用的需求推動了替代(較小)板設計的發展.然而,四邊形板的使用一直延續到20世紀60年代初,尤其是在"火腿"無線電應用中.

晶體行業現在似乎已經走上了一個完整的循環:在表面貼裝器件對更小體積晶振尺寸封裝不斷擴大的需求的驅動下,四邊形板已經重返市場.盡管技術有所進步,四邊形板仍然呈現出困擾當今制造商的特性,就像它們挑戰過去一樣.今天的大部分需求是更高頻率的切割晶體.因此,我們將只討論那些,重點放在AT切割晶體上.

取向

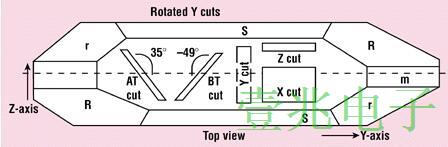

1.0顯示了人工培養石英石的俯視圖.Y軸是機械軸,如圖所示從一端延伸到另一端.Y形切割板從石頭上切割下來,其厚度尺寸與Y軸平行.Y形切割板的頻率主要由它們的厚度決定.然而,Y形切割板顯示出不希望的特性,使得它們不適合商業使用,因此今天使用的大多數板都是以稍微旋轉的角度切割的,導致板具有更希望的,可再現的屬性(最重要的是頻率穩定性與溫度的關系).從圖中可以看出,最常見的兩種單獨旋轉的Y形切口是AT形切口和BT形切口,它們在方向上幾乎彼此相對.如下所述,這種方向上的差異導致操作特性上的顯著差異.

貼片晶振取向

四邊形板:"寄生"頻率和"耦合模式"

2.0顯示了貼片石英晶體板中可能誘發的各種振動模式.ATBT板主要在厚度剪切模式下振動.然而,重要的是要理解,任何石英板都可以以一種或多種圖示模式振動,甚至以兩種或多種模式的某種組合振動."其他"類型的振動可由電,機械,聲學,熱或這些因素的某種組合引起;這些誘導響應通常被稱為"耦合"或"不需要的"模式.更復雜的是,只要厚度剪切模式通電,任何單旋轉厚度剪切諧振器也將在面剪切模式下振動.

貼片晶振取向

AT板的厚度剪切頻率響應可以用三位數字系統來描述:第一位數字表示穿過板厚度的半波數,第二位數字表示沿板的X軸的環路數,第三位數字表示沿Z軸的環路數.泛音總是基頻的奇數倍,所以使用這個術語,模式1,1,13,1,1;5,1,1;等等.,分別代表主模式,三次諧波和五次諧波泛音.

具有直邊和正方形邊緣的共振板被理想地成形為反射波并便于駐波的產生.不期望頻率的波的產生會引起問題;在厚度剪切板的情況下,"寄生"頻率響應和"耦合模式"特別值得注意.

對于四邊形AT切割板,近似頻率的方程為:

貼片晶振取向

其中m,np是整數,r是石英的密度(2.65),T是厚度,L是長度,W是以厘米為單位的板的寬度;C66,C11C55分別是石英在X,YZ方向上的彈性常數.

在上面的等式中,如果m=n=p=1,那么所記錄的頻率是主模式頻率,或者板在厚度剪切模式下振動的最低頻率.理論上,這種板在給定的尺寸下不會有"虛假"的響應.然而,在使用四邊形板時,要達到這一條件非常困難;它們通常顯示一個頻率范圍,描述為f1,3,1f1,3,3或其他整數組合.因此,該板不僅在主模式下振動,而且在幾個"虛假"頻率下振動.四邊形板傾向于表現出大幅度的"寄生"頻率,并且它們的"寄生"頻率傾向于接近主模式,使得這些"寄生"頻率特別成問題.[:使用"假"一詞來描述有源晶振單元制造早期的基本日期以外的頻率.當在被認為不能或不應該存在的頻率上觀察到強烈的振動時,由于缺少更好的術語,"虛假"一詞被使用.現在已經知道,這些頻率是自然發生的,可預測的厚度剪切頻率響應決不是"假的"盡管如此,這一術語仍在廣泛使用,而且可能會持續一段時間;在本次討論中,我們將繼續用引號將該術語括起來.]

"虛假"頻率響應的幅度和間隔(與主模式)在某種程度上可以通過仔細選擇板尺寸和/或斜切板邊緣來控制.然而,一般來說,使用帶有圓形電極的圓形石英板使得分離和抑制"虛假"響應更加簡單.使用圓形空白消除了頻率方程中的一個變量;近似頻率由以下公式得出:


貼片晶振取向

其中除了D(以厘米為單位的板的直徑)之外的所有項都如等式1所示.此外,圓板的使用消除了四邊形板的直邊,這往往會增強"虛假"頻率的振幅.因此,即使使用圓板也不能完全消除"虛假"響應,它們的振幅通常很小,也沒有那么麻煩.

應該注意的是,兩個方程只產生近似頻率,部分原因是板塊不是無限的.然而,它們確實能夠估計"虛假"響應的頻率,更重要的是,它們與主模式的分離.仔細選擇電極直徑和使用的金屬量,在一定程度上可以控制和抑制"虛假"響應.

除了"虛假"頻率響應之外,四邊形板還可能具有其他振動模式,這些振動模式的頻率接近或等于主模式或期望模式.這些"耦合模式"的頻率是側板尺寸的函數;因此,必須仔細選擇要使用的板的尺寸,以最小化或消除"耦合模式"通常只有幾千赫的變化需要尺寸的顯著變化.在第二次世界大戰期間,精心制作的"安全"尺寸與頻率的關系表被開發出來,并在此后數年中一直被普遍使用.
