晶振產品處理儲存程序的正確技術指南
晶振產品處理儲存程序的正確技術指南
亞洲地區每年都有超過十億石英晶體振蕩器的生產量,其中用于鐘表到無線電導航跟蹤系統的就占據了大部分使用量,石英晶體諧振器,振蕩器,溫度補償晶體振蕩器,恒溫晶體振蕩器這些是比較廣泛的應用有源晶振種類,這些電子元器件材料都是要通過生產線的人員經過嚴格的質量檢驗進行準確的運輸,處理,儲存,和加工才能才能出廠量售的石英產品.

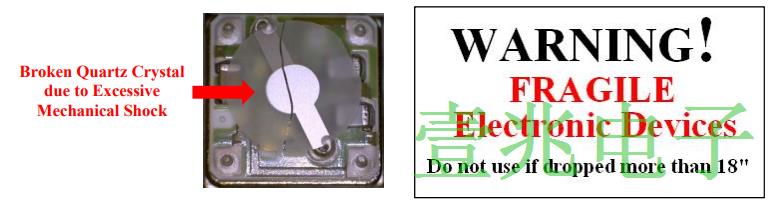

機械沖擊和振動:運輸石英設備時,通過運輸設備來減少沖擊是非常重要的合適的載體或其他包裝,以避免設備到設備的接觸,掉落的載體或卷軸應該被視為"可能已損壞",不應使用,所有基于石英的設備如果從18英寸以上掉落到a,應被視為"可能已損壞"堅硬的表面,不要將石英晶振裝置暴露在超出規定限值的沖擊或振動水平.
存儲:在此期間,不要超過石英設備的建議存儲溫度和濕度限制短期儲存,條件信息:應進行晶體,石英晶體振蕩器和其他石英定時模塊的長期存儲在受控條件下提供的包裝不超過30°C和60%RH(相對濕度),在這些條件下儲存產品可確保電氣和機械的持續可接受性頻率,老化和可焊性等特性,為了獲得最佳的可焊性性能,它是建議產品在收到后12個月內使用.
ESD靈敏度:晶體振蕩器和定時模塊都包含有源電子電路,被認為是ESD敏感的,處理這些設備的人員應在靜電安全工作站使用接地腕帶或腳跟帶,部件應僅放置在接地導電表面上,并且必須使用ESD保護包裝運輸或運輸設備時.
加工注意事項:注意設備包裝上的所有制造商"警告標簽",不要超過給定貼片晶振基器件的推薦回流溫度曲線,沒有這樣做可能導致設備永久損壞或超出規格,
建議的回流條件表:如果在上面指定了"僅手工焊接",則不要將石英基器件暴露在高溫回流焊中.
產品數據表:不要將任何引線焊接到石英基器件的外殼上,過多的熱量可能會損壞壓電晶體器件,不要對石英基器件使用超聲波清洗,除非有合適的工具,否則不要進行鉛切割或成型操作,不這樣做可以導致晶體或振蕩器引線周圍的玻璃-金屬密封破裂或破裂,并可能導致損失.
密封性:拾取和放入插座或PCB孔時,請勿強行拉緊設備的引線,在將器件拾放到PCB組件上時,請勿過度用力,使用清潔工藝,確保焊接或清洗過程中不會殘留任何殘留物質在晶體引線上顯示出低電阻路徑,32.768k音叉晶體尤其如此如果晶體引線在引線上具有低(>10K歐姆)電阻路徑,則容易出現啟動問題,一些基于石英的器件封裝是非密封的,不符合"無洗滌"標準建議可能導致損壞或超出規范的設備.
貼片晶振是內部電路系統重要的元器件之一,如若發生了損壞未被及時發現,那么電子設備將會出現報廢的現象,這個時候拆卸出來重新焊接就比較麻煩了,所以嚴苛的質量管理流程對于這種體積小而高精度的電子元器件產品還是比較細心一點的好,最后希望小伙伴購買電子產品都要通過正規的渠道購買,以免質量的保障出現問題,壹兆電子是深圳一家知名度較高的國內代理商,需要晶振的可以進入壹兆電子官網咨詢哦.
